ZN系列智能创伤负压综合治疗仪使  用  说  明  书

【产品名称】智能创伤负压综合治疗仪
【型号规格】ZN-50型
【企业名称】山东创康生物科技有限公司
【注册地址】济南市历城区华山街道东杨家庄35号办公楼205室
【生产地址】济南市历城区华山街道东杨家庄35号厂房
【联系方式】0531－88923329
【售后服务机构】山东创康生物科技有限公司
【生产企业许可证号】鲁食药监械生产许20140031号
【注册证号】鲁械注准20142540004
【产品标准号】YZB/鲁0293-2009
【产品性能结构】
ZN-50型智能创伤负压综合治疗仪为便携式，由主机、负压瓶、适配器组成。
ZN-50型智能创伤负压综合治疗仪常规工作负压值为80—120mmHg，数字显示，采用了新型长寿命的真空泵，可长时间连续运转，噪声低于55dB，无污染，气流量6～25L/min，工作效率高。模式调节简单，动态控制。具有负压欠压报警，负压超压报警，低电压报警，管道、创面阻塞报警，管道、创面漏气报警等功能。

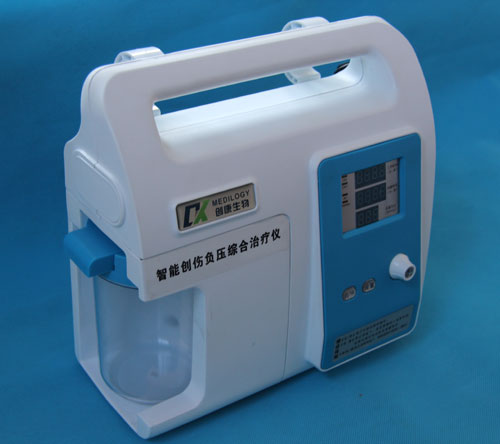

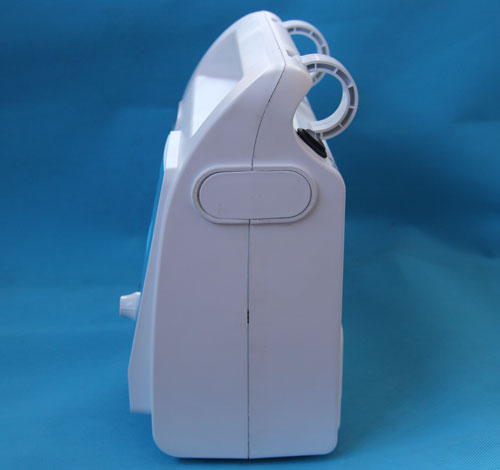

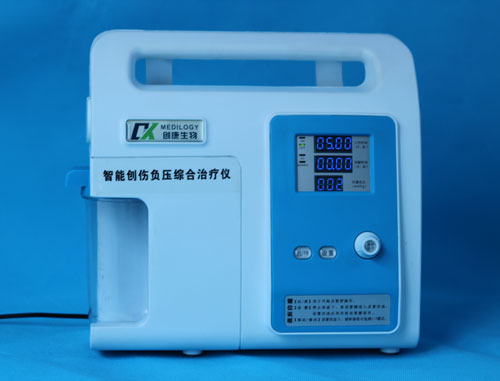

【外观结构】                     Technical quotas


【适用范围】
配合一次性负压引流护创材料使用，适用下列治疗范围：
1. 急性创面。
2. 慢性创面及难愈性创面。
3. 外科手术后液体渗出较多需要引流的创口。
【禁忌症】
1. 未清创、有坏死焦痂的创面。
2．创缘有肿瘤组织的。
3．与器官相通的窦道。
4．有大血管或器官外露的创面。
【注意事项、警示及提示性说明】
1.本机须由专业医护人员经相关培训后严格按说明书操作使用，请在本机适用范围内使用。2.机器本体应保持干燥。不得浸水刷洗。电源插头、开关及电源插孔在潮湿、溅水的情况
   下不得使用。
3.本机采用高灵敏负压传感器测定压力，并且以绝对气压做标定。因此，本机使用时环境
  温度、气压、湿度的变化，都会影响开机前负压值的变化，在高原地区设定工作负压值
  时请加上开机前的负压值。
4.开机前应检查负压瓶、各接口、接头部位管路连接是否牢固，不得松动、漏气。
5.治疗过程中，当液体达到负压罐警示线时应及时停机，关闭电源，倒掉引流液或更换使
  用。
6.检查，更换熔丝管应在机器断电时进行。
7.机器使用完毕，电源开关需处于关闭状态。

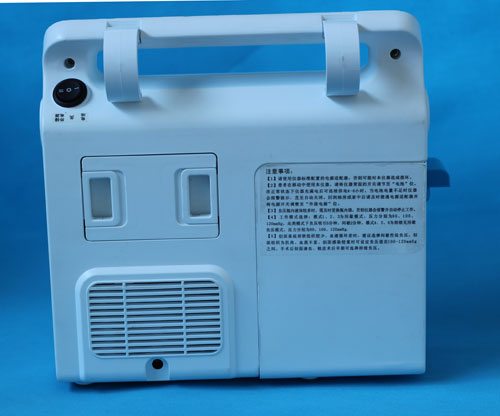

8.其他注意事项详见仪器背面的说明。
【标签、包装标识样图】

 易碎、小心轻放           保持干燥             堆码层数极限               向上

【安装说明】
1．使用前需将仪器安放于稳定的地方，必要时可利用挂钩悬挂于病床上。

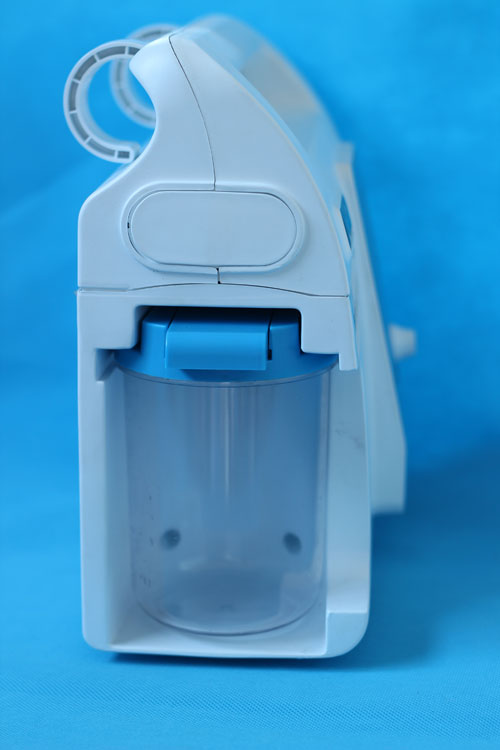

2．将负压瓶小心的按入相应位置，并检查其密封性。（注意接口内的针式探测器，不要因
   为按入位置偏差而导致探头弯折）。
3．用配套的连接管，将负压瓶上的接口与一次性负压引流护创材料相应管路相连。
4．接通电源，电源开关打向交流，指示灯AC亮（停电或其他特殊情况时打向直流，指示
   灯AC灭），通过仪器自检并查看是否正常开机。
5．指示灯使用说明：
5.1 ON：电机工作点亮，设定电机工作时间时闪烁。
5.2 OFF：电机停止点亮，设定电机停止时间时闪烁。
5.3 AC：采用交流供电点亮，直流供电点灭。
5.4 WARING：各类报警时闪烁。
【操作方法】
1．设定参数； 在停止工作状态下
1.1 按“设置”键，进入选择菜单。
1.2 此时显示屏中间行显示两位数字，旋转“移标/修改”键选择相应模式（向
     左旋转为递减，向右旋转为递增）：

模式 工作时间 间歇时间 仪器负压
01 5min 2min 80
02 5min 2min 100
03 5min 2min 120
04 持续 无间歇 80
05 持续 无间歇 100
06 持续 无间歇 120
07 用于厂家调试、检修

1.3 选择完毕，按“设置”键确定选择，按“启/停”键仪器开始工作。
注释:
A. 持续负压时间超过10分钟以上，组织对负压易产生耐受、疲劳、不敏感，创面的血流会逐渐下降，因此负压泵工作时间不易过长。但间歇时间超过3－4分钟，创面的血流也迅速下降，因此间歇时间不易超过3分钟。
B. 创面负压值与仪器（负压源）负压值的差值来源于敷料内的阻力，当敷料内脓血、分泌物、坏死组织增多，阻力会逐渐增加，差值增大。测试点距负压源吸入点越远，影响愈大。差值过大时，远处的创面疗效差，因此差值大于设定值，仪器先自动排除阻塞，当反复排除阻塞不能解除，仪器报警，此时应立即进行创面封闭式冲洗，当冲洗也不能很好地解决阻塞时，应更换敷料。
D. 创面封闭冲洗：创面干燥时需定时冲洗；海绵内阻力过大时需冲洗; 特殊感染创面需定时冲洗。根据需要调节注入液体的压力（高度）与吸力，液体在创面停留时间。吸力控制在30－50mmHg时，最有利海绵内的物质排泄，吸力过大时会增加海绵的压缩阻力变大，而不利物质排泄。
【维护保养方法】
1. 本机在移动放置过程中应保持水平。
2. 机器本体应保持干燥。不得浸水刷洗。电源插头、开关及电源插孔在潮湿、溅水时请勿使用。
3．机器长时间搁置时，每六个月需进行电池充电。方法：插上交流电源并将电源开关打向交流，充电8小时。
4．使用电池供电中，出现电池低压报警指示灯闪烁，请及时充电。电池充满后，如工作时间不到半小时，或电池已使用2年以上，请更换电池。
5．工作过程中如出现漏电，过热，压力显示失常及其它不正常现象，请即停止使用并及时与我公司售后服务联系或请有维修资质人员检修。
6．保修期内请不要自行拆开检视，如因此或其他违反规定使用，保养造成机器损坏，我公司不负责保修。
【储存条件、方法】
水平放置，严禁倒放、侧放，保持环境通风良好，无高温高压及腐蚀性气体，避免震动与磕碰。
简单故障分析与排除
故障 检查 处理
指示灯不亮 电源线连接是否正常，
电压是否正常，
熔丝管是否烧坏， 连接正常
调节电压
调换熔丝管
泵不工作 电路和泵是否正常 由专业人员检修
达不到负压值 瓶口是否盖紧。
管路连接有无漏气。
胶粘贴膜是否有漏气。 盖紧储液瓶盖。
加固管路连接牢。
补贴胶粘贴膜。
其他故障请与本公司及经销商联系。或请有资质的专业人员维修，以保证维修后产品使用的安全。
【有效期限】
电池使用期限一般为两年，超过两年或电池充满后工作时间不足半小时需要更换电池，整机寿命主要决定于真空泵，工作状况，如真空泵连续工作时间超过6000小时或在密闭状态下负压值达不到标准值，需更换真空泵。
【其他内容】
本产品免费保修一年，终生维修。

保修承诺书
    本公司承诺自购买本公司所生产设备之日起一年内提供保修服务，如果产品本身出现质量问题，在不给用户增加任何成本的情况下，公司有权选择维修或更换产品。
本公司对滥用、意外、操作不当或违反使用说明的行为造成的产品损坏将不承担连带责任。顾客需在产品损坏30日内将保修登记卡交回公司，否则视为无效。发票和产品序列号等信息须填好，保修卡仅限于原始购买者，不得转让。

山东创康生物科技有限公司
邮编： 250100       电话：0531-88920537    传真：0531-88923329
E-mail:[email protected]    网址：http://www.medilogy.cn/
注册地址：济南市历城区华山街道东杨家庄35号办公楼205室
生产地址：济南市历城区华山街道东杨家庄35号厂房
